БЛОК УПРАВЛЕНИЯ КОТЛОМ «БУК» (ТУ У24259267.003-2000)

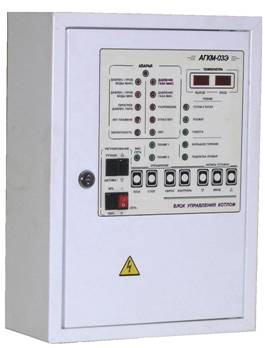

БЛОК УПРАВЛЕНИЯ КОТЛОМ  'БУК'

Блок управления предназначен для использования в котлах мощностью до 10 МВт (производительностью до 9 Гкал.), работающих на газовом топливе низкого и среднего давления по СНиП 2.04.08.

Блок управления может применяться для замены распространенной автоматики «АГК-2У», «Пламя», блоков управления КСУМ-1Г, КСУ-7, КСУ-9 (9м) и подобных на котлах типа «НИИСТУ», «УНИВЕРСАЛ», ВК, КВа-С, КБНГ, НИКА, ДКВР, ДЕ, Е-1/9, Е-1/2,5Г и т.д.

Блок управления обеспечивает автоматический розжиг котла, с циклом проветривания топки, контроль всех технологических параметров работы котла, запоминание первопричины аварийной остановки, световую и звуковую сигнализацию аварии; измерение, индикацию температуры на выходе и входе котла, автоматическое поддержание температуры воды в заданном диапазоне на выходе или входе водогрейного котла, автоматическое поддержание уровня в барабане парового котла.

  Основные технические характеристики блока управления

Блок управления обеспечивает автоматическое прекращение подачи газа в котел при отклонении следующих технологических параметров от допустимых норм:

• давление газа больше максимально допустимого;

• давление газа меньше минимально допустимого;

• давление воды больше максимально допустимого;

• давление воды меньше минимально допустимого;

• давление воздуха меньше минимально допустимого;

• температура воды больше максимально допустимой;

• давление пара в барабане больше максимально допустимого;

• уровень воды в барабане котла ниже допустимого;

• уровень воды в барабане котла выше допустимого;

• разрежение в топке меньше минимально допустимого;

• отсутствие пламени;

• неплотность клапана - отсекателя.

Блок управления обеспечивает до розжига котла диагностику исправности схемы контроля пламени и блокировку розжига котла при ее отказе. Блок управления контролирует до розжига котла неплотность (герметичность) клапана - отсекателя и прекращает процесс розжига при наличии дефекта.
